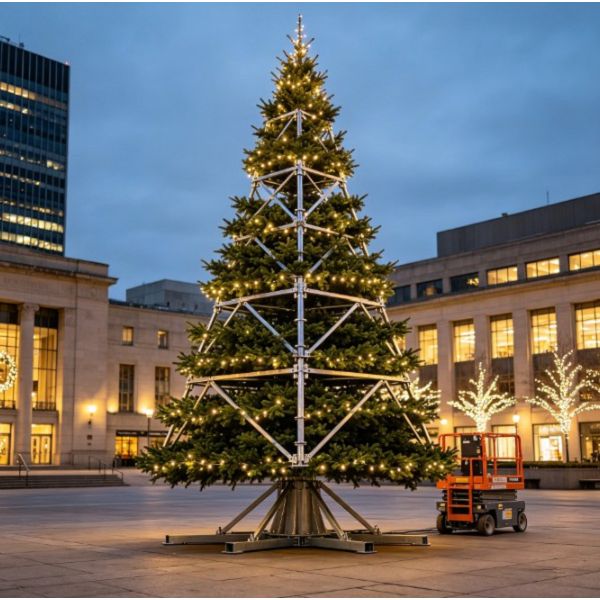

परिवहन योग्य मॉड्यूलर क्रिसमस पेड़ बड़े पैमाने पर आउटडोर नगरपालिका प्लाजा, वाणिज्यिक रियल एस्टेट परिसरों और उच्च यातायात वाले सार्वजनिक स्थानों के लिए इंजीनियर किए गए भारी-भरकम संरचनात्मक ढांचा प्रदान करते हैं। प्रत्येक पेड़ एक खंडित, बोल्ट से जुड़े स्टील कंकाल का उपयोग करता है जो ज्वाला मंदक शाखा मॉड्यूल के साथ जुड़ा होता है, जिससे मानक आवश्यकताओं से परे भारी ड्यूटी क्रेन की तैनाती के बिना बहु-टन ढांचे को खड़ा करने की अनुमति मिलती है।
प्रमुख संरचनात्मक विशेषताएं
खंडित इस्पात कंकाल
लंबवत मस्तूल:फ़्लैंग्ड कनेक्शन उच्च -तन्य संरचनात्मक बोल्ट द्वारा सुरक्षित।
रेडियल ट्रस:पूर्व -इंजीनियर्ड क्षैतिज भुजाएँ हवा के दबाव को केंद्रीय मस्तूल पर समान रूप से वितरित करती हैं।
इंटरलॉकिंग बेस:बैलेस्टेड या एंकर -बोल्ट वाले फाउंडेशन फ्रेम गतिशील भार को सीधे कंक्रीट फ़ुटिंग्स पर स्थानांतरित करते हैं।
तीव्र स्थापना वास्तुकला
क्रमांकित अनुक्रम:मास्टर इंजीनियरिंग आरेखों से मेल खाने वाले प्रत्येक संरचनात्मक स्तर पर मुद्रित धातु पहचान टैग।
टूल-निःशुल्क शाखा प्रविष्टि:ग्रेविटी {{1}वेज पिन के माध्यम से प्राप्त सॉकेट में लॉक होने वाले शाखा टर्मिनलों को स्लिप करें।
पूर्व-वायर्ड ट्रंक:फ़ैक्टरी में स्थापित IP65 वितरण ब्लॉक एकल प्लग वॉटरप्रूफ कनेक्टर के माध्यम से ऊर्ध्वाधर स्तरों को जोड़ते हैं।
मौसम लचीलापन इंजीनियरिंग
गरम-डिप गैल्वनीकरण:स्टील का विसर्जन न्यूनतम 80-माइक्रोन संक्षारण-प्रतिरोधी कोटिंग बनाता है।
वायुगतिकीय पत्ते:संरचनात्मक कतरनी को रोकने के लिए सूक्ष्म {{0}छिद्रित पीवीसी/पीई प्रोफाइल हवा को कम करने वाले {{1}खींचने वाले गुणांक को कम करते हैं।
यूवी-स्थिर पॉलिमर:हिंडर्ड अमीन लाइट स्टेबलाइजर्स रंग को फीका पड़ने और पॉलिमर के भंगुर होने से रोकते हैं।
तकनीकी निर्देश
|
पैरामीटर |
मानक स्तर |
वाणिज्यिक स्तर |
|
ऊंचाई |
8m - 12m |
15m - 20m |
|
आधार व्यास |
3.5m - 4.5m |
6m - 7.5m |
|
कुल वजन |
1.2t - 1.8t |
3.5t - 5.2t |
|
पवन भार |
25 मी/से (स्केल 9) |
30 मी/से (स्केल 11) |
|
इस्पात श्रेणी |
Q355B संरचनात्मक |
Q355B / Q420 उच्च-शक्ति |
|
सतही समापन |
जस्ती + पाउडर कोट |
गैल्वेनाइज्ड + फ्लोरोकार्बन |
|
पत्ते सामग्री |
वर्जिन पीवीसी + पीई |
मोल्डेड पीई + फ्लेम पीवीसी |
|
विद्युत इनपुट |
110V - 240V AC |
220V / 380V तीन - चरण |
|
प्रवेश रेटिंग |
IP65 कनेक्टर्स |
IP65 कनेक्टर्स |
वाणिज्यिक अनुप्रयोग
नगरपालिका शहर के चौराहे
विशाल मौसमी स्थलचिह्न प्रदान करता है जो बिना किसी व्यक्ति के {{1}तार स्थिरीकरण के खुले {{0}क्षेत्रीय हवा के झोंकों को सहन करने में सक्षम है।
शॉपिंग मॉल एट्रियम और अग्रभाग
निलंबित लाइट शो और वाणिज्यिक पोडियम छतों पर स्थानीयकृत परिधि एंकरिंग के लिए खोखली आंतरिक पहुंच डिजाइन की विशेषता।
थीम पार्क और रिसॉर्ट्स
उच्च आवृत्ति वाले विज़िटर इंटरैक्शन के लिए इंजीनियर किया गया, जिसमें शारीरिक खींचने और भारी प्रभाव के प्रति प्रतिरोधी निचली शाखाएं शामिल हैं।
परिवहन केंद्र और हवाई अड्डे
सख्त सार्वजनिक असेंबली फायर कोड का अनुपालन करता है और निरंतर 24/7 संचालन के लिए कम वोल्टेज पृथक बिजली नेटवर्क को एकीकृत करता है।
सामग्री अभियांत्रिकी
संरचनात्मक फ़्रेमिंग तत्व
कोल्ड रोल्ड स्ट्रक्चरल कार्बन स्टील टयूबिंग और उच्च फ्रीक्वेंसी वेल्डेड स्क्वायर प्रोफाइल उच्च उपज शक्ति और मरोड़ वाली कठोरता प्रदान करते हैं।
पत्ते सुई यौगिक
एक्सट्रूडेड वर्जिन पॉलीविनाइल क्लोराइड को कम {{0}घनत्व वाले पॉलीइथाइलीन इंजेक्शन {{1}मोल्डेड टिप के साथ संयोजित किया जाता है, जो -30 डिग्री से +50 डिग्री तक लोच बनाए रखता है।
बांधनेवाला पदार्थ हार्डवेयर
ग्रेड 8.8 और ग्रेड 10.9 गर्म {{2}डिप गैल्वेनाइज्ड या डैक्रोमेट{3}लेपित बोल्ट, नट, और वॉशर जो इलेक्ट्रोकेमिकल जंग के लिए दीर्घकालिक प्रतिरोध सुनिश्चित करते हैं।
केबलिंग और इंसुलेटिंग जैकेट
शुद्ध तांबे के बहु{{0}कोर लचीले तारों को लौ के भीतर रखा जाता है {{1}मंदक, ठंडा {{2}प्रतिरोधी थर्माप्लास्टिक इलास्टोमेर (टीपीई) बाहरी आवरण।
प्रकाश एवं सजावट के विकल्प
एलईडी स्ट्रिंग और पिक्सेल सिस्टम
लगातार -वर्तमान गर्म सफेद एल ई डी:एपॉक्सी सीलबंद बल्ब बेस के साथ उच्च {{0}लुमेन एसएमडी डायोड भारी बर्फ या बारिश के दौरान नमी के प्रवेश को रोकते हैं।
पता योग्य आरजीबी पिक्सेल क्लस्टर:DMX512-संगत स्मार्ट लाइटिंग नोड्स प्रोग्राम किए गए गतिशील रंग-पीछा अनुक्रम और सिंक्रनाइज़ संगीतमय लाइट शो की अनुमति देते हैं।
इंस्टालेशन एवं असेंबली वर्कफ़्लो
फाउंडेशन लेवलिंग और बेस एंकरिंग
प्राथमिक भार वहन करने वाली बेस रिंग को समतल कंक्रीट पैड पर रखें या प्रमाणित कंक्रीट गिट्टी ब्लॉक तैनात करें; कैलिब्रेटेड टॉर्क रिंच का उपयोग करके एंकर बोल्ट को सुरक्षित करें।
सेंट्रल मस्तूल निर्माण
टियर 1 और टियर 2 सेंट्रल स्टील कॉलम को उठाने और लंबवत रूप से संरेखित करने के लिए ट्रक पर लगे हाइड्रोलिक क्रेन का उपयोग करें, सभी फ्लैंज बोल्ट को निर्दिष्ट तनाव रेटिंग पर बांधें।
रेडियल ट्रस एवं शाखा सम्मिलन
नीचे से ऊपर तक काम करते हुए, रंग कोडित रेडियल शाखा भुजाओं को संबंधित मस्तूल पात्र में डालें, गुरुत्वाकर्षण को जोड़ते हुए पिन को क्रमिक रूप से लॉक करें।
मुख्य ट्रंक विद्युत एकीकरण
वॉटरप्रूफ मल्टी{0}}पिन प्लग का उपयोग करके ऊर्ध्वाधर ट्रंक वायरिंग हार्नेस को कनेक्ट करें; पत्ते फुलाने से पहले सर्किट की निरंतरता और वोल्टेज ड्रॉप का परीक्षण करें।
पत्ते फुलाना और आभूषण लटकाना
समान दृश्य घनत्व प्राप्त करने के लिए रेडियल विस्तार कोणों का पालन करते हुए शाखा युक्तियों को मैन्युअल रूप से बाहर की ओर खोलें, फिर निर्दिष्ट आभूषण और हल्के तारों को लटकाएं।
अनुकूलन पैरामीटर्स
आयामी स्केलिंग
साइट फ़ुटप्रिंट सीमाओं के आधार पर आनुपातिक आधार व्यास समायोजन के साथ 6.0 मीटर और 40.0 मीटर के बीच कस्टम ऊंचाई वेरिएंट इंजीनियर किए गए।
संरचनात्मक रंग मिलान
एपॉक्सी पाउडर कोटिंग कॉर्पोरेट या नगरपालिका ब्रांडिंग थीम से मेल खाने के लिए मानक मैट ग्रीन, शुद्ध स्नो व्हाइट, मेटालिक शैंपेन गोल्ड, या कस्टम आरएएल रंग कोड में उपलब्ध है।
पत्ते घनत्व प्रोफाइल
कॉन्फ़िगर करने योग्य सुई पैकिंग घनत्व मानक वाणिज्यिक ग्रेड (प्रति शाखा 80 युक्तियाँ) से लेकर अल्ट्रा - घने लक्जरी वास्तुशिल्प ग्रेड ({{2 }} युक्तियां प्रति शाखा) तक है।
विद्युत नियंत्रण टोपोलॉजी
IoT स्मार्ट नियंत्रकों, ट्वाइलाइट सेंसर, रिमोट वायरलेस DMX ट्रांसमीटर, या पृथक जनरेटर का एकीकरण, ऑफ ग्रिड नगरपालिका स्थानों के लिए तैयार इनपुट पैनल।
पैकेजिंग एवं परिवहन
कंटेनरीकृत मॉड्यूलर नेस्टिंग
स्टील संरचनात्मक घटकों को स्टैकेबल स्टील शिपिंग रैक में व्यवस्थित किया जाता है, जिससे अंतरराष्ट्रीय समुद्री माल ढुलाई लागत को कम करने के लिए 40-फुट हाई क्यूब (40HC) कंटेनर अनुकूलन की अनुमति मिलती है।
नमी-बाधा संरक्षण
इलेक्ट्रॉनिक घटकों और एलईडी स्ट्रिंग्स को आंतरिक सिलिका जेल डेसिकेंट पैक के साथ एंटी-{1}स्थैतिक नमी {{2}बैरियर बैग में वैक्यूम {{0}सील किया गया है।
सुरक्षात्मक शाखा बंडलिंग
सूई की नोकों की रक्षा करने और पारगमन के दौरान वॉल्यूमेट्रिक शिपिंग स्थान को कम करने के लिए पत्ते की शाखाओं को भारी-भरकम बुने हुए पॉलीप्रोपाइलीन आस्तीन में संपीड़ित किया जाता है।
विस्तृत इंजीनियरिंग दस्तावेज़ीकरण
प्रत्येक शिपमेंट में लेमिनेटेड भौतिक असेंबली मैनुअल, द्विभाषी सीएडी इंस्टॉलेशन चित्र, विद्युत योजनाबद्ध आरेख और संरचनात्मक तृतीय पक्ष परीक्षण प्रमाणपत्र शामिल हैं।
अक्सर पूछे जाने वाले प्रश्नों
प्रश्न: ये मॉड्यूलर क्रिसमस ट्री किस हवा की गति रेटिंग का समर्थन करते हैं?
उत्तर: मानक मॉडल 25 मीटर/सेकंड तक की हवा की गति का सामना करते हैं, जबकि कस्टम नगरपालिका लैंडमार्क टीयर 35 मीटर/सेकंड या उससे अधिक की स्थिरता की गारंटी के लिए साइट -विशिष्ट पवन सुरंग सिमुलेशन से गुजरते हैं।
प्रश्न: क्या स्थानीय परमिट अनुमोदन के लिए इंजीनियरिंग गणना रिपोर्ट और संरचनात्मक ब्लूप्रिंट प्रदान किए जाते हैं?
उत्तर: हां, स्थानीय नगरपालिका इंजीनियरिंग परमिट अनुप्रयोगों में सहायता के लिए व्यापक संरचनात्मक गणना रिपोर्ट, पवन {{0} लोड प्रतिरोध सत्यापन डेटा, और 3डी सीएडी/बीआईएम ड्राइंग पैकेज प्रदान किए जाते हैं।
प्रश्न: साइट पर असेंबली के लिए कितने तकनीशियनों की आवश्यकता है, और किस भारी उपकरण की आवश्यकता है?
उत्तर: एक औसत 15{3}} मीटर के पेड़ के लिए 4 से 6 प्रशिक्षित तकनीशियनों के दल, एक कैंची लिफ्ट या बूम लिफ्ट और ऊर्ध्वाधर मस्तूल स्थिति के लिए एक मानक ट्रक-माउंटेड क्रेन की आवश्यकता होती है, जिसकी स्थापना 2 से 3 दिनों के भीतर पूरी हो जाती है।
प्रश्न: मौसमी भंडारण के दौरान घटक क्षति होने पर प्रतिस्थापन भागों को कैसे संभाला जाता है?
उत्तर: व्यक्तिगत शाखा ट्रस, वायरिंग हार्नेस और एलईडी स्ट्रिंग्स सहित सभी मॉड्यूलर घटक {{0}मानकीकृत सहनशीलता के साथ निर्मित होते हैं, जो मुख्य संरचना को संशोधित किए बिना सीधे कारखाने के प्रतिस्थापन की अनुमति देते हैं।
