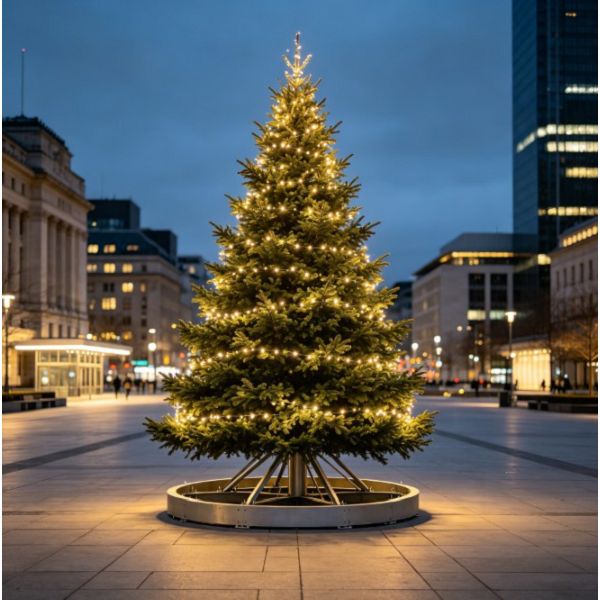

नगरपालिका चौराहों, वाणिज्यिक केंद्रों और वास्तुशिल्प स्थलों के लिए इंजीनियर किया गया, कस्टम लैंडमार्क क्रिसमस ट्री एक भारी-भरकम संरचनात्मक प्रदर्शन प्रणाली है जो कठोर बाहरी वातावरण का सामना करने के लिए उच्च स्थायित्व वाले पत्ते के साथ वास्तुशिल्प स्टील इंजीनियरिंग का संयोजन करती है। विशिष्ट इंजीनियरिंग भार को प्रोजेक्ट करने के लिए निर्मित, प्रत्येक पेड़ एक मॉड्यूलर ढांचे, प्रमाणित लौ {4}मंदक पर्णसमूह, और पूर्व {{5}वायर्ड वाणिज्यिक {{6}ग्रेड प्रकाश नेटवर्क को एकीकृत करता है, जो तेजी से असेंबली, संरचनात्मक सुरक्षा और उच्च यातायात वाले सार्वजनिक स्थानों में दीर्घकालिक मौसमी प्रदर्शन सुनिश्चित करता है।
इंजीनियरिंग एवं संरचनात्मक अखंडता
पवन भार प्रतिरोध:संरचनात्मक फ़्रेमिंग बैलेस्टेड एंकरिंग या सुरक्षित फाउंडेशन बोल्टिंग के माध्यम से 120 किमी/घंटा तक की क्षेत्रीय पवन वेग सीमा का सामना करती है।
स्तरीय मॉड्यूलर असेंबली:अनुभागीय स्टैकिंग डिज़ाइन तेजी से क्रेन उत्थापन और संरेखण की अनुमति देता है, जिससे पारंपरिक वेल्डेड फ़्रेमवर्क की तुलना में साइट पर स्थापना समयसीमा 40% कम हो जाती है।
सेवा पहुंच चैनल:आंतरिक वर्टिकल क्लीयरेंस चैनल और रखरखाव प्लेटफ़ॉर्म प्रकाश सर्किट के सुरक्षित तकनीशियन निरीक्षण और मौसमी सर्विसिंग को सक्षम करते हैं।
अनुकूलन पैरामीटर्स
ऊँचाई विन्यास:स्केलेबल वर्टिकल रेंज 10 मीटर से 45 मीटर तक होती है, जिसे 2.5-मीटर वर्टिकल मॉड्यूल में इंजीनियर किया जाता है।
आधार व्यास अनुपात:निर्दिष्ट पदचिह्न परिधि और पैदल यात्री निकासी आवश्यकताओं से मेल खाने के लिए 1:2 से 1:2.5 तक अनुकूलन योग्य आधार - से - ऊंचाई पहलू अनुपात।
पत्ते घनत्व प्रोफाइल:प्रति रैखिक शाखा मीटर में कॉन्फ़िगर करने योग्य सुई गणना, मानक वाणिज्यिक घनत्व या उच्च -घनत्व अल्पाइन पत्ते प्रोफाइल की पेशकश करती है।
रंग मिलान:विशिष्ट कॉर्पोरेट या नगर निगम ब्रांड थीम के लिए विशिष्ट यूवी स्थिर मास्टरबैच को शामिल करते हुए पैनटोन {{0} मिलान सुई पिग्मेंटेशन।
तकनीकी निर्देश
|
पैरामीटर श्रेणी |
तकनीकी विशिष्टता |
|
प्राथमिक इस्पात ग्रेड |
Q355B संरचनात्मक कम -मिश्र धातु कार्बन स्टील |
|
केंद्रीय मस्तूल व्यास |
219 मिमी से 820 मिमी (ऊंचाई तक बढ़ाया गया) |
|
संक्षारण संरक्षण |
गर्म-डिप गैल्वेनाइज्ड (न्यूनतम{1}}उम जिंक परत) + पॉलीयुरेथेन टॉपकोट |
|
पत्ते सामग्री |
एक्सट्रूडेड पीवीसी/पीई कम्पोजिट (मोटाई 0.1 मिमी, चौड़ाई 65 मिमी) |
|
अपक्षय प्रतिरोध |
न्यूनतम . 5,000 घंटे यूवी एक्सपोज़र रेटिंग |
|
अग्नि मंदता |
एनएफपीए 701 और डीआईएन 4102 बी1 प्रमाणित |
|
हार्डवेयर मानक |
डैक्रोमेट कोटिंग के साथ ग्रेड 8.8 संरचनात्मक बोल्ट |
|
विद्युत मूल्यांकन |
380V/220V मल्टी-फ़ेज़ IP67 क्विक{4}}कनेक्टर के साथ |
वाणिज्यिक अनुप्रयोग
शहरी सार्वजनिक प्लाजा
नगर निगम के शीतकालीन त्योहारों और अवकाश स्विच समारोहों के लिए केंद्रीय मौसमी सामुदायिक सभा एंकर के रूप में कार्य करना।
खुदरा रियल एस्टेट कॉम्प्लेक्स
किरायेदारों के आवागमन को बढ़ाना और खुली हवा में जीवन शैली केंद्रों और शॉपिंग मॉल प्रांगणों में आगंतुकों के रहने के समय को बढ़ाना।
गंतव्य रिसॉर्ट्स और पार्क
प्रतिष्ठित रात्रिकालीन दृश्य केंद्र बिंदु बनाना जो अंतरराष्ट्रीय आतिथ्य संपत्तियों में अतिथि ब्रांडिंग और मौसमी विपणन फोटोग्राफी को उन्नत करता है।
प्रकाश एवं संरचनात्मक सजावट
पूर्व-वायर्ड हार्नेस:फैक्टरी {{0} हार्नेस्ड ट्रंक केबल जिसमें IP67 {{2} रेटेड वॉटरप्रूफ क्विक-कनेक्टर होते हैं जो प्रत्येक ऊर्ध्वाधर संरचनात्मक स्तर पर वितरित होते हैं।
चमकदार वितरण:वाणिज्यिक एलईडी स्ट्रिंग लाइट या पिक्सेल {{0} मैप किए गए नोड क्लस्टर के लिए कस्टम रिक्ति अंतराल, कैनोपी सतह पर एक समान चमक प्राप्त करना।
सहायक सस्पेंशन:एकीकृत संरचनात्मक लोड अटैचमेंट रिंग बड़े आकार के सजावटी तत्वों और ज्यामितीय टॉपर्स के लिए प्रति टियर 50 किलोग्राम तक निलंबित करने में सक्षम हैं।
विनिर्माण एवं गुणवत्ता नियंत्रण
अनंत तत्व विश्लेषण
कच्चे माल को काटने से पहले अधिकतम हवा, मृत भार और भूकंपीय स्थितियों के तहत तनाव वितरण की पुष्टि करने वाला कंप्यूटर सहायता प्राप्त संरचनात्मक सिमुलेशन।
परिशुद्धता सीएनसी निर्माण
स्वचालित लेजर कटिंग, संरचनात्मक कॉलर की रोबोटिक वेल्डिंग, और कनेक्शन फ्लैंग्स की बहु-अक्ष ड्रिलिंग, साइट असेंबली के दौरान शून्य सहनशीलता बेमेल सुनिश्चित करती है।
परीक्षण सभा
ज्यामितीय संरेखण और कनेक्शन क्लीयरेंस को सत्यापित करने के लिए फ़ैक्टरी यार्ड में बेस मॉड्यूल और प्राथमिक संरचनात्मक रिंगों को पूर्ण रूप से {{0}स्केल वर्टिकल ड्राई{{1}फिट करना।
स्थापना एवं साइट निष्पादन
निर्माण क्रम:बेस रिंग एंकरिंग, अनुक्रमिक ऊर्ध्वाधर मस्तूल खंड उत्थापन, रेडियल आर्म पिन कनेक्शन, और अंतिम बाहरी पत्ते पैनल हैंगिंग के साथ शुरू होने वाला व्यवस्थित लिफ्टिंग प्रोटोकॉल।
टूलींग आवश्यकताएँ:खंड भार के अनुरूप न्यूनतम उठाने की क्षमता, संरचनात्मक फास्टनरों के लिए सिंक्रनाइज़ टॉर्क रिंच और प्रमाणित हवाई कार्य प्लेटफार्मों के साथ मोबाइल क्रेन की तैनाती।
प्री-हैंडओवर चेक:संयुक्त टोक़ निरीक्षण, लेजर पारगमन के माध्यम से ऊर्ध्वाधर प्लंब संरेखण जांच, और सार्वजनिक हैंडओवर से पहले व्यापक विद्युत निरंतरता परीक्षण।
पैकेजिंग एवं रसद
मॉड्यूलर नेस्टिंग क्रेट्स:स्टील फ़्रेमयुक्त परिवहन कंटेनरों को संरचनात्मक हथियारों को ढेर करने और परिवहन के दौरान पत्ते मॉड्यूल को संपीड़न विरूपण से बचाने के लिए डिज़ाइन किया गया है।
नमी संरक्षण:समुद्री माल ढुलाई के दौरान संक्षेपण क्षति को रोकने के लिए पैक किए गए विद्युत घटकों के भीतर औद्योगिक {{0}ग्रेड सिकुड़न {{1}रैप रैपिंग और डिसिकेंट सम्मिलन।
प्रकट लेबलिंग:परियोजना स्थल पर आगमन पर छँटाई और स्टेजिंग में तेजी लाने के लिए रंग कोडित संरचनात्मक टैगिंग, मिलान इंजीनियरिंग असेंबली चित्र।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: मानक उत्पादन और डिलीवरी लीड समय क्या है?
उत्तर: संरचनात्मक ड्राइंग अनुमोदन के बाद उत्पादन के लिए 30 से 45 दिनों की आवश्यकता होती है, समुद्री माल पारगमन की समय-सीमा गंतव्य बंदरगाह भूगोल के अनुसार अलग-अलग होती है।
प्रश्न: संरचनात्मक डिज़ाइन तटीय स्थानों में तेज़ हवा की गति को कैसे संभालता है?
उ: इंजीनियर क्षेत्रीय भवन कोड को पूरा करने के लिए सटीक नींव गिट्टी वजन, तार सुदृढीकरण आवश्यकताओं और स्टील की दीवार की मोटाई में वृद्धि की गणना करने के लिए स्थानीय मौसम संबंधी डेटा का मूल्यांकन करते हैं।
प्रश्न: क्या प्रतिस्थापन पत्ते पैनल और विद्युत घटक आसानी से उपलब्ध हैं?
उत्तर: सभी मॉड्यूलर अनुभाग मानकीकृत जिग पैटर्न का उपयोग करके निर्मित किए जाते हैं, जिससे प्रतिस्थापन पत्ते पैनल या वायरिंग हार्नेस का सटीक मिलान किया जा सकता है और अनुरोध पर भेजा जा सकता है।
प्रश्न: वृक्ष स्थापना से पहले साइट पर किस प्रकार की नागरिक तैयारी की आवश्यकता होती है?
उत्तर: क्लाइंट के लिए इंजीनियर किया गया एक प्रबलित कंक्रीट फाउंडेशन पैड, एंकर बोल्ट तनाव और पलटने वाले पल के विनिर्देशों को प्रदान किया जाता है, जिसे क्रेन की तैनाती से पहले ठीक किया जाना चाहिए और सत्यापित किया जाना चाहिए।
